Ankrupostid TIGASAFE

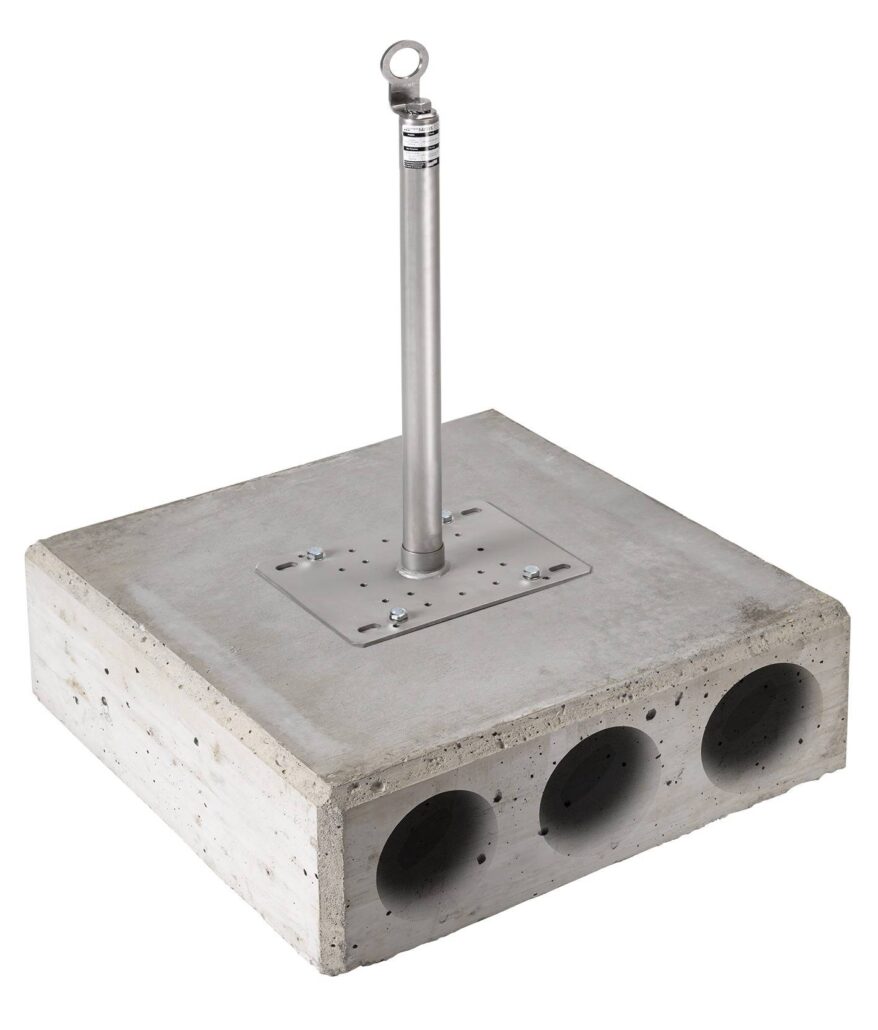

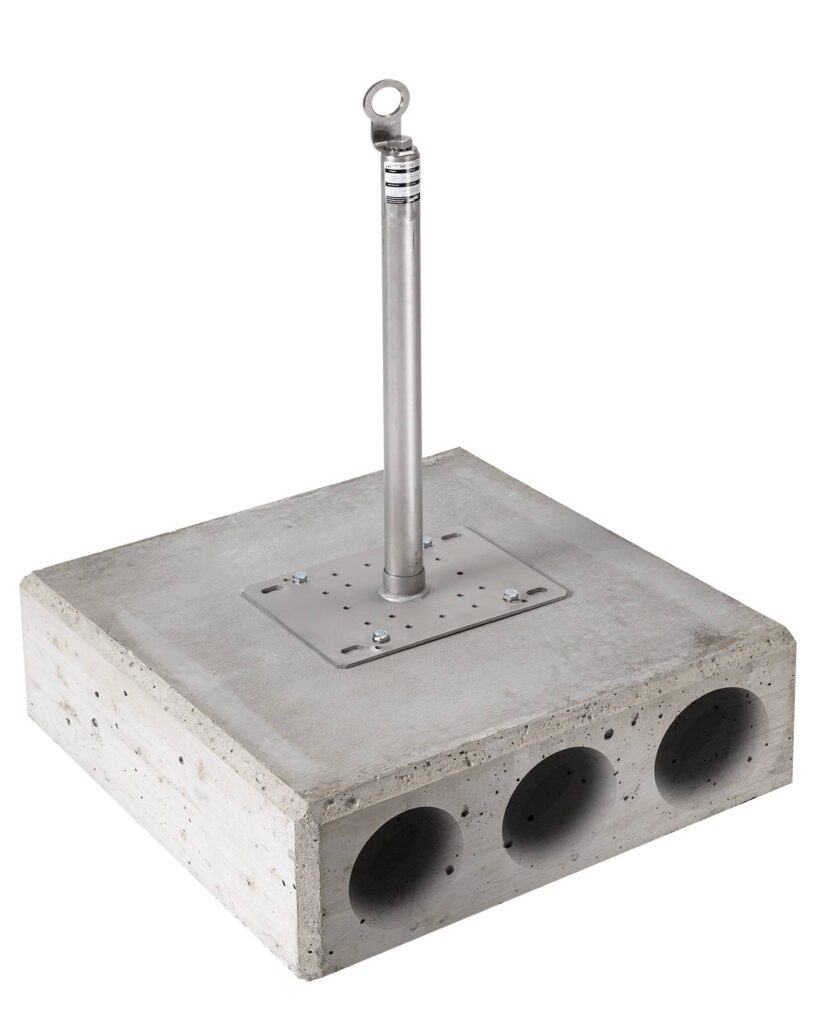

1. TigaSafe ESL 300–1000 B/H/S/HD-B/B-S/T

Roostevabast terasest margiga 1.4301 valmistatud kukkumiskaitsesüsteemi ankrupost paigaldamiseks betoon-, õõnesbetoon-, teras-, puit- või kandvast profiilplekist aluspindadele koos vastavate tootja poolt testitud ning tarnitud kinnitustega. Kasutatakse nii üksikpostina (tüüp A) kui ka turvaliini süsteemi ( tüüp C) äärmise või nurgapealse postina.

Soojustatud tugiposti läbimõõt 40 mm ja kõrgus 300 – 1000 mm, alusplaadi mõõt 205 x 285 mm.

Testitud vastavalt  EN 795:2012 CEN/TS 16415:2013, lubatud kasutajate arv max 3 inimest.

Nõuded kinnituse aluspinnale:

Betoon: klass min C20/C25. Puuraugu min sügavus 80 mm, aluspinna min paksus 100 mm.

Õõnesbetoon: klass min C45/C55. Puuraugu min sügavus 65 mm, aluspinna min paksus 40 mm (õõnsuse kohal).

Puitalus: paksus vineeril min 19 mm, puitlaudisel min 24 mm või OSB-plaadil min 25 mm.

Kandev profiilplekk: paksus min 0,63mm

Kinnitused:

• betoon- ja õõnesbetoon aluspind: betoonikruvid 8 x 65 mm 4 tk
• puitalus: puidukruvid 6 x 60 mm 20 tk
• kandev profiilplekk: spetsiaalne kinnituslatt koos poltidega 2 tk

TigaSafe tugipostide või teiste komponentide painutamine on keelatud. Horisontaalsuunaliste koormuskatsete teostamine pole lubatud.

Ankrupostid ESL 300–1000 B/H/S/HD-B/B-S/T  peavad olema paigaldatud vastavalt kasutatud kinnitusaluspinnale ettenähtud tootjapoolsele paigaldusjuhendile.

2. TigaSafe ZSL 300–1000 B/H/S/S-KP/HD-B/B-S/T

Roostevabast terasest margiga 1.4301 valmistatud kukkumiskaitsesüsteemi ankrupost paigaldamiseks betoon-, õõnesbetoon-, teras-, puit- või kandvast profiilplekist aluspindadele koos vastavate tootja poolt testitud ning tarnitud kinnitustega. Kasutatakse turvaliini süsteemi ( tüüp C) vahepealse postina.

Tugiposti läbimõõt 16 mm ja kõrgus 300 – 1000 mm, alusplaadi mõõt 205 x 285 mm.

Testitud vastavalt  EN 795:2012 CEN/TS 16415:2013, lubatud kasutajate arv max 3 inimest.

Nõuded kinnituse aluspinnale:

Betoon: klass min C20/C25. Puuraugu min sügavus 80 mm, aluspinna min paksus 100 mm.

Õõnesbetoon: klass min C45/C55. Puuraugu min sügavus 65 mm, aluspinna min paksus 40 mm (õõnsuse kohal).

Puitalus: paksus vineeril min 19 mm, puitlaudisel min 24 mm või OSB-plaadil min 25 mm.

Kandev profiilplekk: paksus min 0,63mm

Kinnitused:

• betoon- ja õõnesbetoon aluspind: betoonikruvid 8 x 65 mm 4 tk
• puitalus: puidukruvid 6 x 60 mm 20 tk
• kandev profiilplekk: spetsiaalne kinnituslatt koos poltidega 2 tk

TigaSafe tugipostide või teiste komponentide painutamine on keelatud. Horisontaalsuunaliste koormuskatsete teostamine pole lubatud.

Ankrupostid ZSL 300–1000 B/H/S/HD-B/B-S/T  peavad olema paigaldatud vastavalt kasutatud kinnitusaluspinnale ettenähtud tootjapoolsele paigaldusjuhendile.

3. TigaSafe HIT

Roostevabast terasest margiga 1.4301 valmistatud kukkumiskaitsesüsteemi ankrupost koos kiilankurotsikuga  paigaldamiseks betoonist aluspinnale. Kasutatakse nii üksikpostina (tüüp A) kui ka turvaliini süsteemi ( tüüp C) äärmise, vahepealse või nurgapealse postina.

tugiposti läbimõõt 20 mm ja kõrgus 300 – 800 mm.

Testitud vastavalt  EN 795:2012 CEN/TS 16415:2013, lubatud kasutajate arv max 3 inimest.

Nõuded kinnituse aluspinnale:

Betoon: klass min C20/C25. Puuraugu min sügavus 110 mm, aluspinna min paksus 160 mm.

TigaSafe tugipostide või teiste komponentide painutamine on keelatud. Horisontaalsuunaliste koormuskatsete teostamine pole lubatud.

Ankrupostid HIT peavad olema paigaldatud vastavalt kasutatud kinnitusaluspinnale ettenähtud tootjapoolsele paigaldusjuhendile.

4. TigaSafe ZSM 300 – 800 III-B/H/HD-B/B-S

Roostevabast terasest margiga 1.4301 valmistatud kukkumiskaitsesüsteemi ankrupost paigaldamiseks betoon-, õõnesbetoon- või puitaluspindadele koos vastavate tootja poolt testitud ning tarnitavate kinnitustega. Kasutatakse turvaliini süsteemi ( tüüp C) vahepealse postina.

Tugiposti läbimõõt 16 mm ja kõrgus 300 – 800 mm, alusplaadi läbimõõt 200 mm.

Testitud vastavalt  EN 795:2012 CEN/TS 16415:2013, lubatud kasutajate arv max 3 inimest.

Nõuded kinnituse aluspinnale:

Betoon: klass min C20/C25. Puuraugu min sügavus 80 mm, aluspinna min paksus 100 mm.

Õõnesbetoon: klass min C45/C55. Puuraugu min sügavus 65 mm, aluspinna min paksus 40 mm (õõnsuse kohal).

Puitalus: paksus vineeril min 19 mm, puitlaudisel min 24 mm või OSB-plaadil min 25 mm.

Kinnitused:

• betoon- ja õõnesbetoon aluspind: betoonikruvid 8 x 65 mm 3 tk
• puitalus: puidukruvid 6 x 60 mm 20 tk

TigaSafe tugipostide või teiste komponentide painutamine on keelatud. Horisontaalsuunaliste koormuskatsete teostamine pole lubatud.

Ankrupostid ZSM 300 – 800 III-B/H/HD-B/B-S  peavad olema paigaldatud vastavalt kasutatud kinnitusaluspinnale ettenähtud tootjapoolsele paigaldusjuhendile.

5. TigaSafe ES 300–800 B/B-S/HD-SD/H/S/S-KP

Roostevabast terasest margiga 1.4301 valmistatud kukkumiskaitsesüsteemi ankrupost paigaldamiseks betoon-, õõnesbetoon-, teras- või puitaluspindadele koos vastavate tootja poolt testitud ning tarnitavate kinnitustega. Kasutatakse nii üksikpostina (tüüp A) kui ka turvaliini süsteemi ( tüüp C) äärmise või nurgapealse postina.

Soojustatud tugiposti läbimõõt 40 mm ja kõrgus 300 – 800 mm, alusplaadi mõõt 205 x 205 mm.

Testitud vastavalt  EN 795:2012 CEN/TS 16415:2013, lubatud kasutajate arv max 3 inimest.

Nõuded kinnituse aluspinnale:

Betoon: klass min C20/C25. Puuraugu min sügavus 80 mm, aluspinna min paksus 100 mm.

Õõnesbetoon: klass min C45/C55. Puuraugu min sügavus 65 mm, aluspinna min paksus 40 mm (õõnsuse kohal).

Puitalus: paksus vineeril min 19 mm, puitlaudisel min 24 mm või OSB-plaadil min 18 mm.

Kinnitused:

• betoon- ja õõnesbetoonist aluspind: betoonikruvid 8 x 65 mm 4 tk
• puitalus: puidukruvid 6 x 60 mm 20 tk

TigaSafe tugipostide või teiste komponentide painutamine on keelatud. Horisontaalsuunaliste koormuskatsete teostamine pole lubatud.

Ankrupostid ES 300–800 B/B-S/HD-SD/H/S/S-KP  peavad olema paigaldatud vastavalt kasutatud kinnitusaluspinnale ettenähtud tootjapoolsele paigaldusjuhendile.

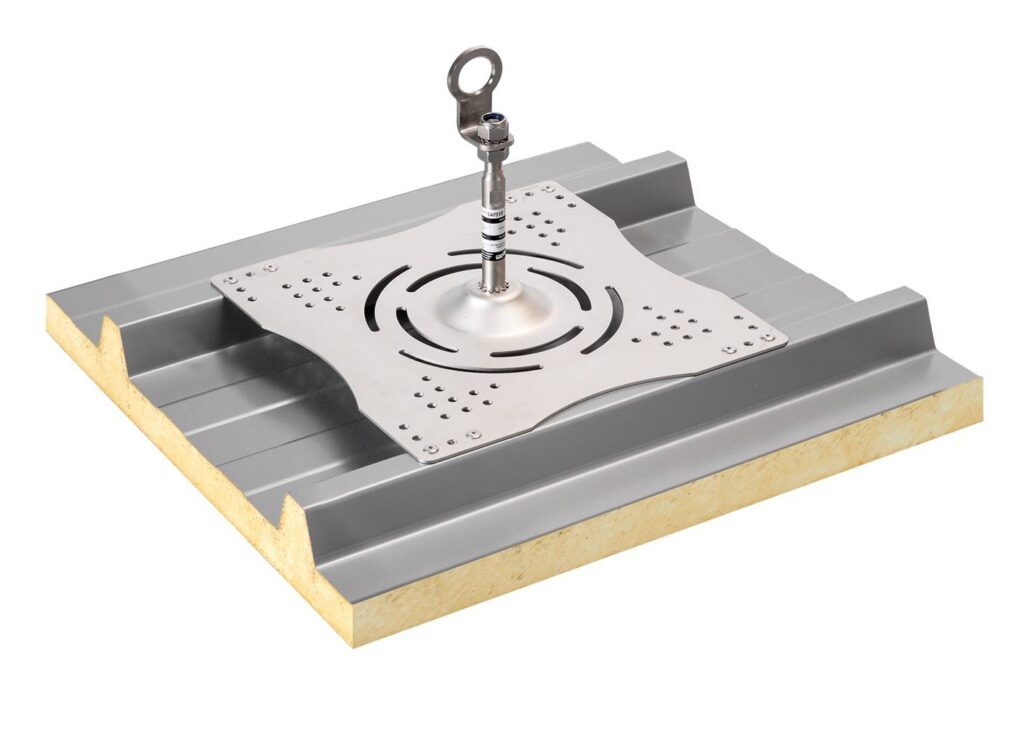

7. TigaSafe ST 200

Roostevabast terasest margiga 1.4301 valmistatud kukkumiskaitsesüsteemi ankrupost paigaldamiseks kandvast profiilplekist või sandwich-paneelist aluspindadele koos vastavate tootja poolt testitud ning tarnitavate kinnitustega. Kasutatakse nii üksikpostina (tüüp A) kui ka turvaliini süsteemi ( tüüp C) äärmise, vahepealse või nurgapealse postina.

Tugiposti läbimõõt 20 mm ja kõrgus 200 – 800 mm, alusplaadi mõõt 360 x 360 mm.

Testitud vastavalt  EN 795:2012 CEN/TS 16415:2013, lubatud kasutajate arv max 3 inimest.

Nõuded kinnituse aluspinnale:

Kandev trapetsprofiil: pleki min paksus 0,63 mm.

Sandwich-paneel: pealmise plekikihi paksus min 0,5 mm.

Kinnitused:

• tihendiga pimeneedid 7,8 x 28 mm 8 tk + kahepoolne butüültihendusteip (laius: 20 mm, pikkus: 500 mm)

TigaSafe tugipostide või teiste komponentide painutamine on keelatud. Horisontaalsuunaliste koormuskatsete teostamine pole lubatud.

Ankrupostid ST200 peavad olema paigaldatud vastavalt kasutatud kinnitusaluspinnale ettenähtud tootjapoolsele paigaldusjuhendile.

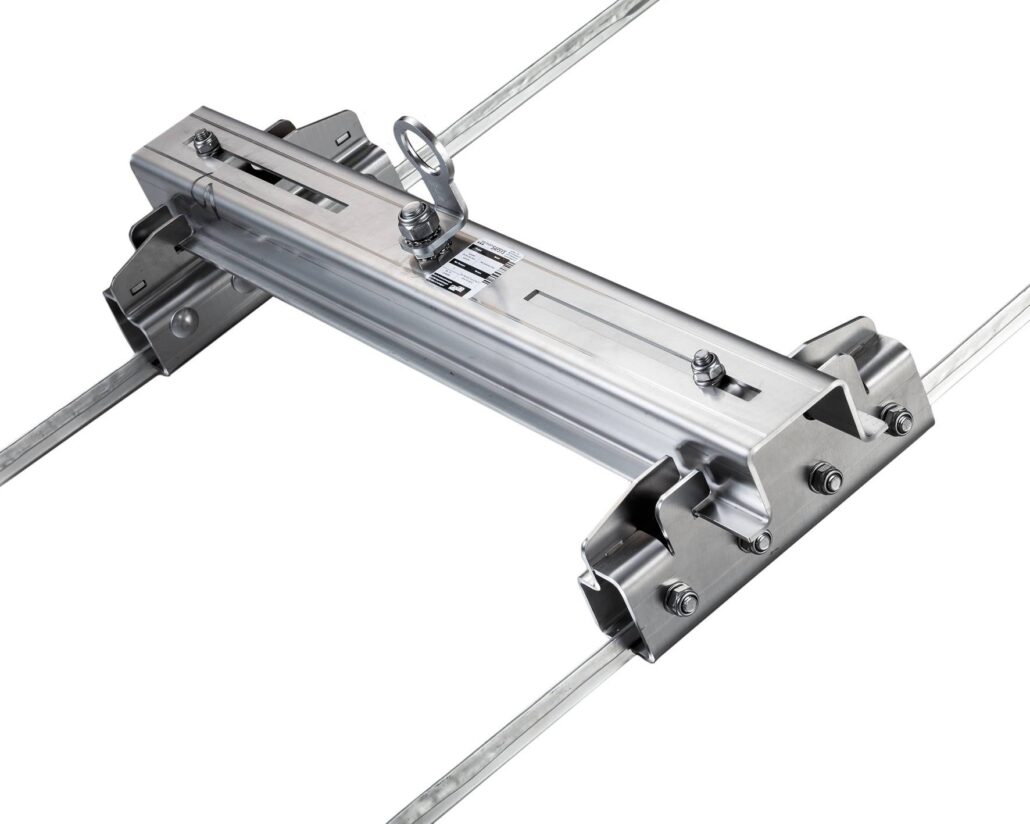

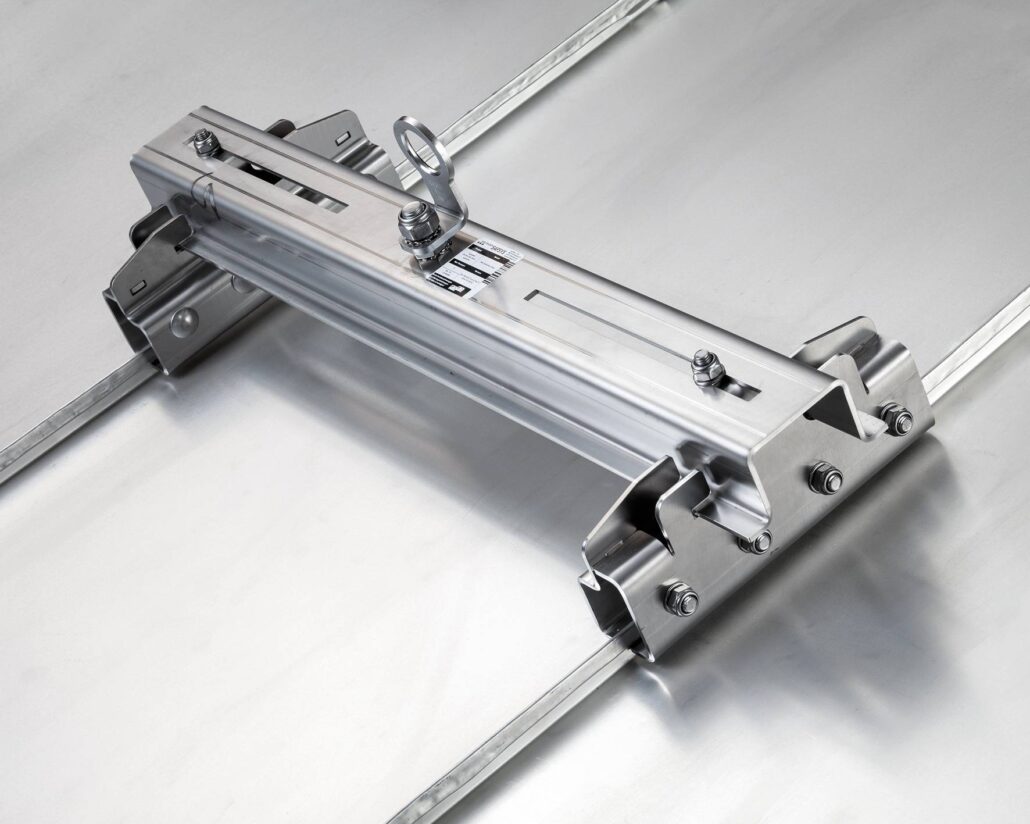

8. TigaSafe STFA EASY

Roostevabast terasest margiga 1.4301 valmistatud kukkumiskaitsesüsteemi ankrupost paigaldamiseks topelt püstvaltsiga plekk-katusele. Lihtne, kiire ning ohutu paigaldus. Kasutatakse nii üksikpostina (tüüp A) kui ka turvaliini süsteemi ( tüüp C) äärmise või nurgapealse postina.

Kasutatakse valtspleki 230 – max 670 mm laiuste paanide puhul.

Testitud vastavalt  EN 795:2012 CEN/TS 16415:2013, lubatud kasutajate arv:

• üksiku ankrupostina kasutades max 1 inimest
• turvaliiniga süsteemis max 3 inimest.

Nõuded kinnituse aluspinnale:

Terasplekk: min paksus 0,55 mm.

Alumiiniumplekk: min paksus 0,6 mm.

TigaSafe tugipostide või teiste komponentide painutamine on keelatud. Horisontaalsuunaliste koormuskatsete teostamine pole lubatud.

Ankrupostid STFA EASY peavad olema paigaldatud vastavalt kasutatud kinnitusaluspinnale ettenähtud tootjapoolsele paigaldusjuhendile.

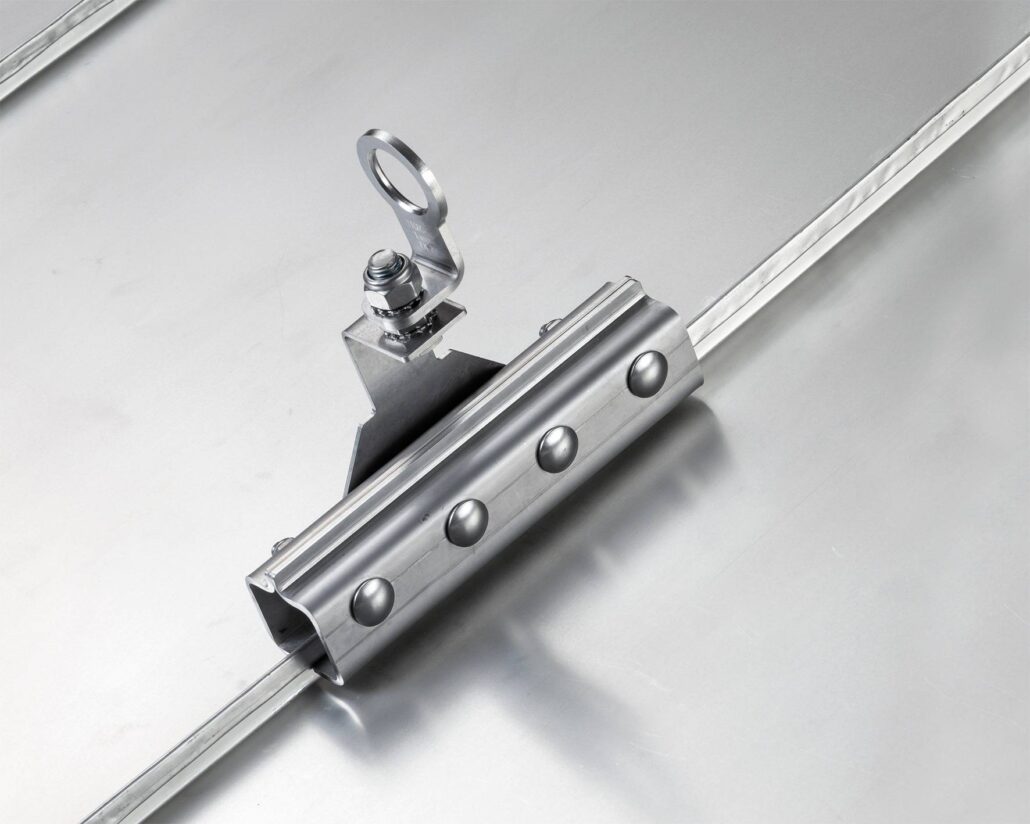

9. TigaSafe STFA ZS

Roostevabast terasest margiga 1.4301 valmistatud kukkumiskaitsesüsteemi ankrupost paigaldamiseks topelt püstvaltsiga plekk-katusele. Lihtne, kiire ning ohutu paigaldus. Kasutatakse nii üksikpostina (tüüp A) kui ka turvaliini süsteemi ( tüüp C) vahepealse postina.

Testitud vastavalt  EN 795:2012 CEN/TS 16415:2013, lubatud kasutajate arv:

• üksiku ankrupostina kasutades max 1 inimest
• turvaliiniga süsteemis max 3 inimest.

Nõuded kinnituse aluspinnale:

Terasplekk: min paksus 0,55 mm.

Alumiiniumplekk: min paksus 0,6 mm.

TigaSafe tugipostide või teiste komponentide painutamine on keelatud. Horisontaalsuunaliste koormuskatsete teostamine pole lubatud.

Ankrupostid STFA ZS peavad olema paigaldatud vastavalt kasutatud kinnitusaluspinnale ettenähtud tootjapoolsele paigaldusjuhendile.

10. TigaSAFE ES 300-800 FIRST

Roostevabast terasest margiga 1.4301 valmistatud kukkumiskaitsesüsteemi ankrupost paigaldamiseks kaldkatuste harjale katuse puitkonstruktsiooni külge koos vastavate tootja poolt testitud ning tarnitavate kinnitustega. Kasutatakse nii üksikpostina (tüüp A) kui ka turvaliini süsteemi ( tüüp C) äärmise või nurgapealse postina.

Tugiposti läbimõõt 20 mm ja kõrgus 300 – 800 mm, saadaval katusekalletele kuni 50˚ ( tellimisel vaja täpsustada katuse kaldenurk!).

Testitud vastavalt  EN 795:2012 CEN/TS 16415:2013, lubatud kasutajate arv max 3 inimest.

Nõuded kinnituse aluspinnale:

Puitalus: puitsarikad mõõduga min 80 x 140 mm.

Kinnitused:

• puitalus: puidukruvid 8 x 160 mm 6 tk

TigaSafe tugipostide või teiste komponentide painutamine on keelatud. Horisontaalsuunaliste koormuskatsete teostamine pole lubatud.

Ankrupostid ES 300–800 First peavad olema paigaldatud vastavalt kasutatud kinnitusaluspinnale ettenähtud tootjapoolsele paigaldusjuhendile.
