TigaSafe ankrupostid puitalusele

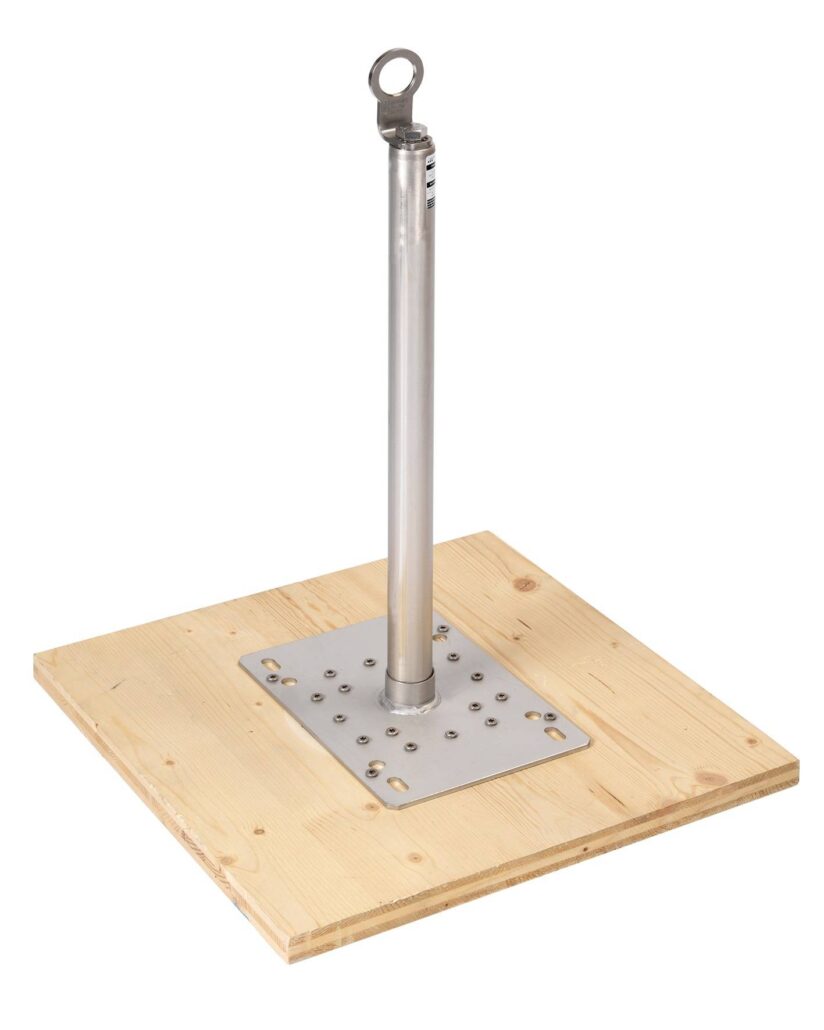

TigaSafe ESL 300–1000 H

Paigaldusjuhend puitalusele TigaSAFE ESL 300-800 H

TigaSafe ESL 300–1000 H

Roostevabast terasest margiga 1.4301 valmistatud kukkumiskaitsesüsteemi ankrupost paigaldamiseks betoon-, õõnesbetoon-, teras-, puit- või kandvast profiilplekist aluspindadele koos vastavate tootja poolt testitud ning tarnitud kinnitustega. Kasutatakse nii üksikpostina (tüüp A) kui ka turvaliini süsteemi ( tüüp C) äärmise või nurgapealse postina.

Soojustatud tugiposti läbimõõt 40 mm ja kõrgus 300 – 1000 mm, alusplaadi mõõt 205 x 285 mm.

Testitud vastavalt  EN 795:2012 CEN/TS 16415:2013, lubatud kasutajate arv max 3 inimest.

Nõuded kinnituse aluspinnale:

Puitalus: paksus vineeril min 19 mm, puitlaudisel min 24 mm või OSB-plaadil min 25 mm.

Kinnitused:

  • puitalus: puidukruvid 6 x 60 mm 20 tk

TigaSafe tugipostide või teiste komponentide painutamine on keelatud. Horisontaalsuunaliste koormuskatsete teostamine pole lubatud.

Ankrupostid ESL 300–1000 B/H/S/HD-B/B-S/T  peavad olema paigaldatud vastavalt kasutatud kinnitusaluspinnale ettenähtud tootjapoolsele paigaldusjuhendile.



Soovin lisainfot

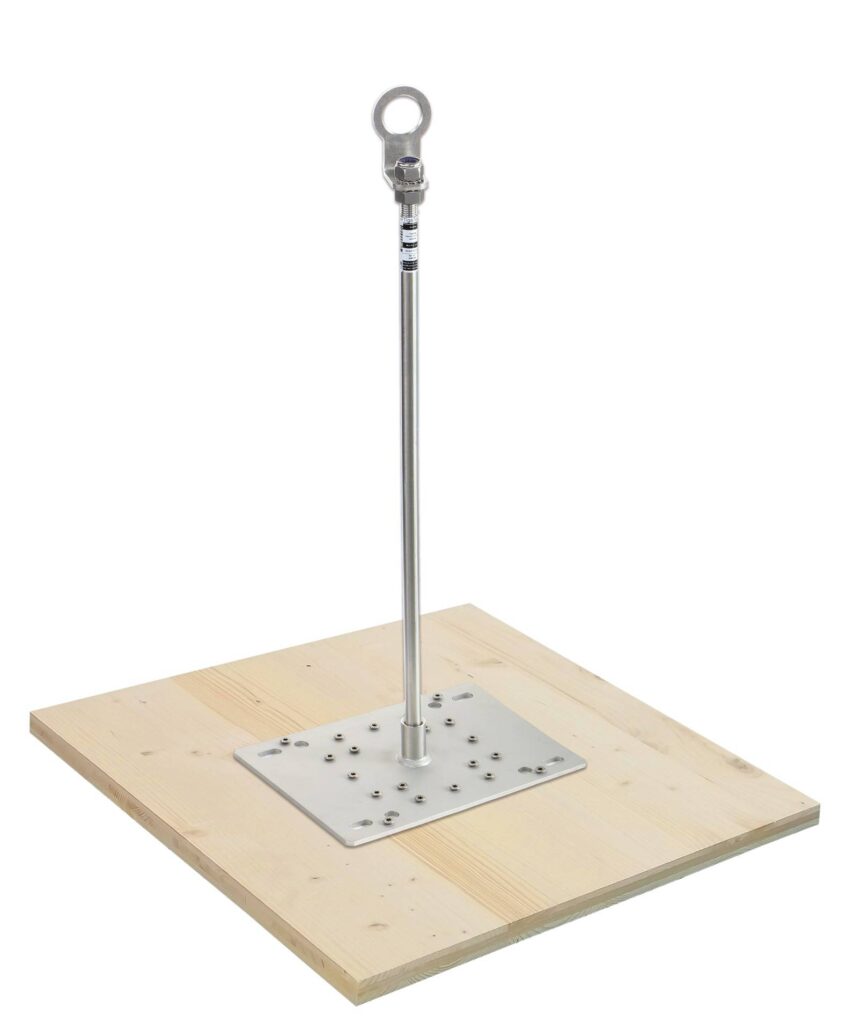

TigaSafe ZSL 300–1000 H

Paigaldusjuhend puitalusele TigaSAFE ZSL 300-800 H

TigaSafe ZSL 300–1000 H
Roostevabast terasest margiga 1.4301 valmistatud kukkumiskaitsesüsteemi ankrupost paigaldamiseks betoon-, õõnesbetoon-, teras-, puit- või kandvast profiilplekist aluspindadele koos vastavate tootja poolt testitud ning tarnitud kinnitustega. Kasutatakse turvaliini süsteemi ( tüüp C) vahepealse postina.Tugiposti läbimõõt 16 mm ja kõrgus 300 – 1000 mm, alusplaadi mõõt 205 x 285 mm.

Testitud vastavalt  EN 795:2012 CEN/TS 16415:2013, lubatud kasutajate arv max 3 inimest.

Nõuded kinnituse aluspinnale:

Puitalus: paksus vineeril min 19 mm, puitlaudisel min 24 mm või OSB-plaadil min 25 mm.

Kinnitused:

  • puitalus: puidukruvid 6 x 60 mm 20 tk

TigaSafe tugipostide või teiste komponentide painutamine on keelatud. Horisontaalsuunaliste koormuskatsete teostamine pole lubatud.

Ankrupostid ZSL 300–1000 B/H/S/HD-B/B-S/T  peavad olema paigaldatud vastavalt kasutatud kinnitusaluspinnale ettenähtud tootjapoolsele paigaldusjuhendile.

Soovin lisainfot

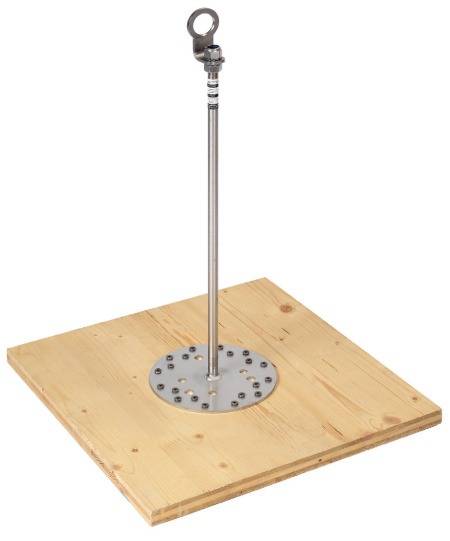

TigaSafe ZSM 300 – 800 H

Paigaldusjuhend betoonile TigaSAFE ZSM 300-800 III-H

TigaSafe ZSM 300 – 800 H

Roostevabast terasest margiga 1.4301 valmistatud kukkumiskaitsesüsteemi ankrupost paigaldamiseks betoon-, õõnesbetoon- või puitaluspindadele koos vastavate tootja poolt testitud ning tarnitavate kinnitustega. Kasutatakse turvaliini süsteemi ( tüüp C) vahepealse postina.

Tugiposti läbimõõt 16 mm ja kõrgus 300 – 800 mm, alusplaadi läbimõõt 200 mm.

Testitud vastavalt  EN 795:2012 CEN/TS 16415:2013, lubatud kasutajate arv max 3 inimest.

Nõuded kinnituse aluspinnale:

Puitalus: paksus vineeril min 19 mm, puitlaudisel min 24 mm või OSB-plaadil min 25 mm.

Kinnitused:

  • puitalus: puidukruvid 6 x 60 mm 20 tk



TigaSafe tugipostide või teiste komponentide painutamine on keelatud. Horisontaalsuunaliste koormuskatsete teostamine pole lubatud.

Ankrupostid ZSM 300 – 800 III-B/H/HD-B/B-S  peavad olema paigaldatud vastavalt kasutatud kinnitusaluspinnale ettenähtud tootjapoolsele paigaldusjuhendile.

Soovin lisainfot

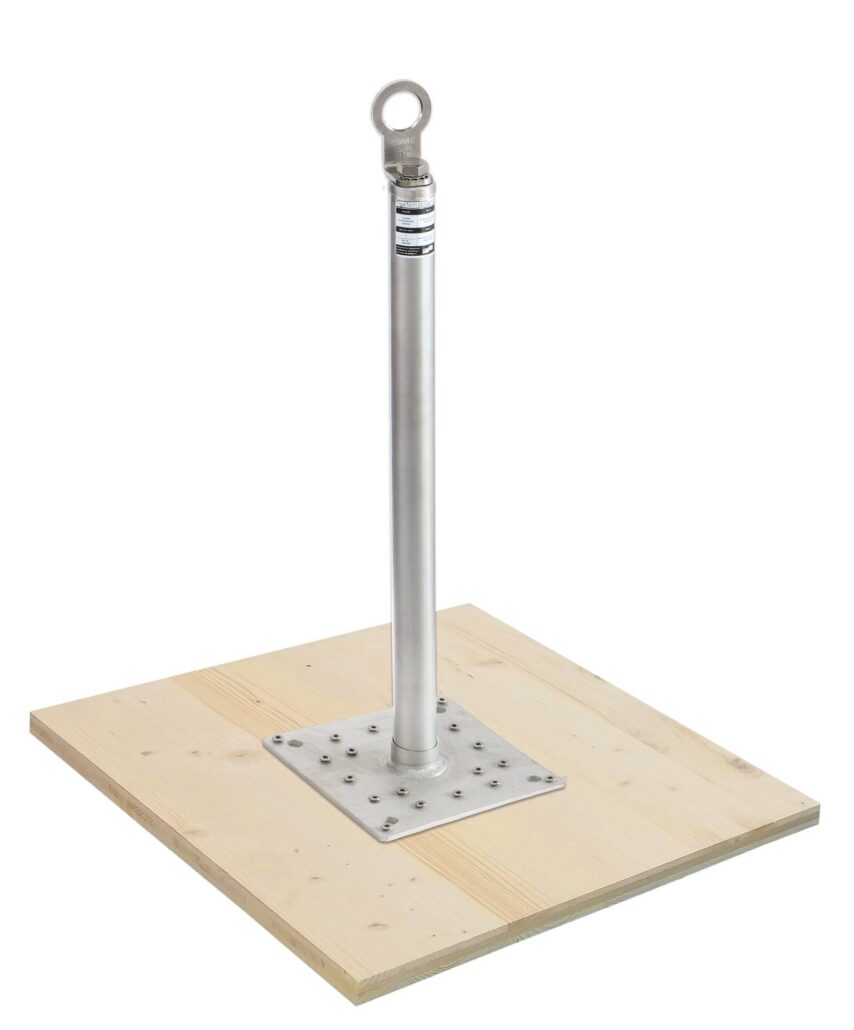

TigaSafe ES 300–800 H

Paigaldusjuhend betoonile TigaSAFE ES 300-800 H

TigaSafe ES 300–800 H
Roostevabast terasest margiga 1.4301 valmistatud kukkumiskaitsesüsteemi ankrupost paigaldamiseks betoon-, õõnesbetoon-, teras- või puitaluspindadele koos vastavate tootja poolt testitud ning tarnitavate kinnitustega. Kasutatakse nii üksikpostina (tüüp A) kui ka turvaliini süsteemi ( tüüp C) äärmise või nurgapealse postina.

Soojustatud tugiposti läbimõõt 40 mm ja kõrgus 300 – 800 mm, alusplaadi mõõt 205 x 205 mm.

Testitud vastavalt  EN 795:2012 CEN/TS 16415:2013, lubatud kasutajate arv max 3 inimest.

Nõuded kinnituse aluspinnale:

Puitalus: paksus vineeril min 19 mm, puitlaudisel min 24 mm või OSB-plaadil min 18 mm.

Kinnitused:

  • puitalus: puidukruvid 6 x 60 mm 20 tk

TigaSafe tugipostide või teiste komponentide painutamine on keelatud. Horisontaalsuunaliste koormuskatsete teostamine pole lubatud.

Ankrupostid ES 300–800 B/B-S/HD-SD/H/S/S-KP  peavad olema paigaldatud vastavalt kasutatud kinnitusaluspinnale ettenähtud tootjapoolsele paigaldusjuhendile.

Soovin lisainfot

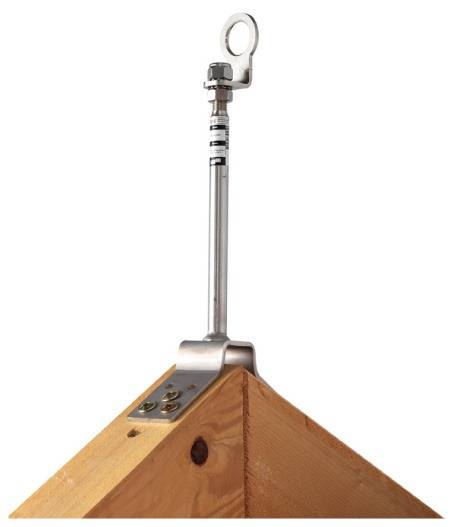

TigaSafe ES 300-800 FIRST

TigaSAFE ES 300-800 FIRST

Roostevabast terasest margiga 1.4301 valmistatud kukkumiskaitsesüsteemi ankrupost paigaldamiseks kaldkatuste harjale katuse puitkonstruktsiooni külge koos vastavate tootja poolt testitud ning tarnitavate kinnitustega. Kasutatakse nii üksikpostina (tüüp A) kui ka turvaliini süsteemi ( tüüp C) äärmise või nurgapealse postina.

Tugiposti läbimõõt 20 mm ja kõrgus 300 – 800 mm, saadaval katusekalletele kuni 50˚ ( tellimisel vaja täpsustada katuse kaldenurk!).

Testitud vastavalt  EN 795:2012 CEN/TS 16415:2013, lubatud kasutajate arv max 3 inimest.

Nõuded kinnituse aluspinnale:

Puitalus: puitsarikad mõõduga min 80 x 140 mm.

Kinnitused:

  • puitalus: puidukruvid 8 x 160 mm 6 tk

TigaSafe tugipostide või teiste komponentide painutamine on keelatud. Horisontaalsuunaliste koormuskatsete teostamine pole lubatud.

Ankrupostid ES 300–800 First peavad olema paigaldatud vastavalt kasutatud kinnitusaluspinnale ettenähtud tootjapoolsele paigaldusjuhendile.
